Присоединительные размеры насоса СД 250/22.5 |
|
|
Сточно-динамический одноступенчатый насос СД 250/22.5 перекачивает бытовые, промышленные загрязненные, сточно-фекальные воды температурой до 80°C.
Фекальный насос широко используется на предприятиях коммунального хозяйства, при строительстве сооружений, в системе очистных сооружений, в сельском и городском хозяйстве.
Таблица №1 и рисунок 1 - габаритные, присоединительные размеры на горизонтальный центробежный насос СД 250/22.5.
На рисунке 2 приведен насос СД в разрезе (с перечнем элементов и деталей).
Для привода насосных агрегатов СД 250/22.5 используются асинхронные электродвигатели общепромышленного назначения.
Электродвигатели насосных агрегатов:
- насос СД 250/22.5 базовый: асинхронный двигатель на 37 кВт, 4А200М4У3;
- СД250/22.5а: двигатель 20 кВт, 4А180М4У3;
- СД250/22.5б: электродвигатель на 22 кВт, 4А180S4У3.
Таблица №1
| Тип агрегата |
Двигат.
марка |
кВт |
Размеры электроагрегата
мм |
Масса агрег.
кг |
| L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
h |
B |
b |
n |
D |
D1 |
d |
| СД 250/22.5 |
4А200М4У3 |
37 |
1915 |
1340 |
195 |
373 |
210 |
|
445 |
763 |
350 |
465 |
415 |
6 |
150 |
125 |
18 |
725 |
| СД250/22.5а |
4А180М4У3 |
30 |
1830 |
1270 |
195 |
373 |
210 |
|
445 |
763 |
350 |
465 |
415 |
6 |
150 |
125 |
18 |
640 |
| СД250/22.5б |
4А180S4У4 |
22 |
1790 |
1270 |
195 |
373 |
210 |
|
445 |
763 |
350 |
465 |
415 |
6 |
150 |
125 |
18 |
620 |

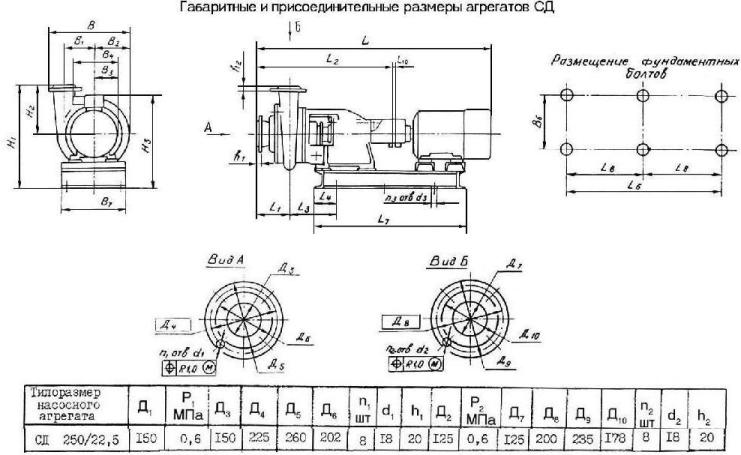

Рис.1 Габаритные и присоединительные размеры

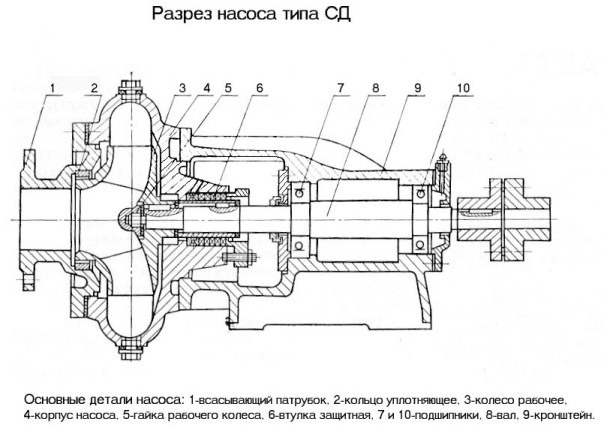

Рис.2 Разрез насоса
|
|
|
